■   強大的SPC

豐富直觀的數據圖表，可滿足產線的數據統計及質量分析 改善的需求。

■   報錯預警及CPK實時監控

可對不同項目的停機標準進行設定，監控產線生產質量，

及時反饋異常情況。

■   金手指檢測

可在過爐前對金手指沾錫或異物不良進行檢測，防止不良 流到后段。

■   重大不良防呆

可對關鍵焊盤或元件的重大不良類型進行管控，防止重大 不良流出。

■   輸出整圖

檢測完成即可輸出保存整板圖片，滿足后期質量追溯需求。

■   閉環反饋

可與印刷機和貼片機進行數據對接，實現閉環控制。

設備型號

VSP3000

V5P3000D

VSP3000XL

影像系統

相機

4MP/12MP工業相機

分輔事

4MP相機：20μm、15μm;12MP相機：15μm、12μm、10μm

FOV

30*30mm(4MP,15μm);60*45mm(12MP,15μm)

高度分辨率

0.37μm

光源

3色環形程控LED光源(RGB)

高度測量方式

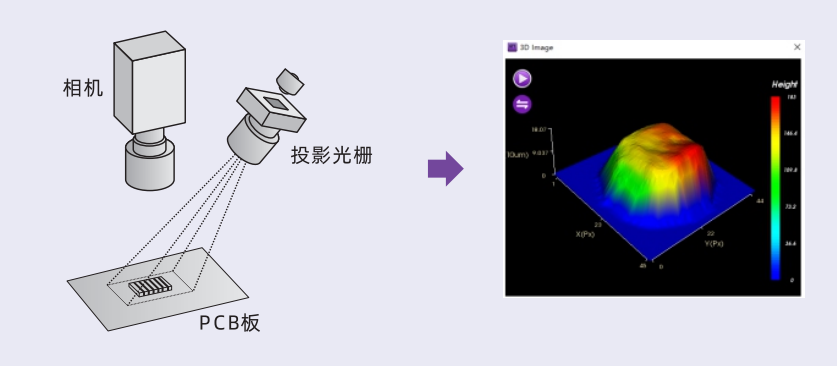

結構光柵

送板機構

運動系統

AC伺服

AC伺服雙驅

基臺

大理石

軌道調寬方式

自動調整

軌道型式

皮帶

進板流向

左至右或右至左(出廠前設定)

固定軌

前軌固定

1軌固定(可設1、3或1、4固定)

前軌固定

硬件配置

操作系統

Win 10

通信方式

Ethernet, SMEMA

電源

單相220V,50/60Hz,5A

氣壓

0.4-0.6Mpa

軌道高度

900±25mm

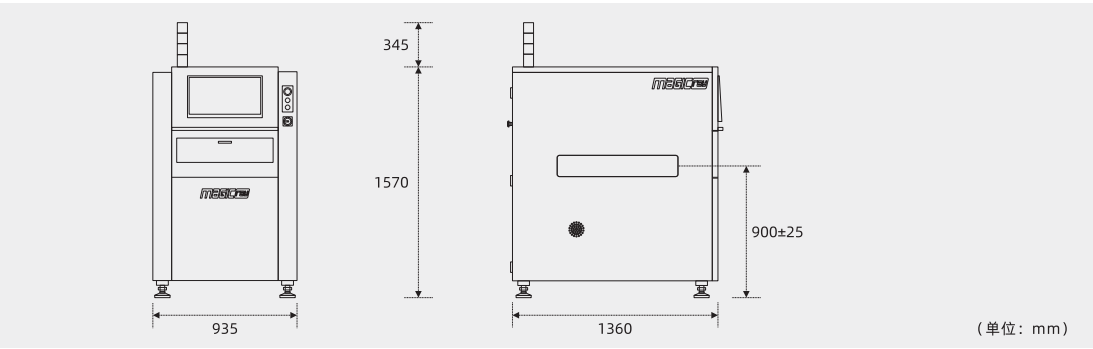

機器尺寸

L935*D1360*H1570mm(不含燈)

L1295*D1360*H1570mm(不含燈)

重量

900kg

950kg

1300kg

      測量參數

測板尺寸

50*60-510*610mm

雙軌啟用：50*60-510*320mm

單軌啟用：50*60-510*580mm

50*80-830*610mm

板邊

3mm

最大測量高度

600μm

最小焊盤間距

100μm(150μm高度下)

最大錫膏測試尺寸

20*20mm

最小錫膏測試尺寸

0.1mm

GR&R

≤10%

檢測項目

拉尖，少錫，多錫，平均高度，偏移，連錫，形狀不良，漏銅，金手指等

檢測速度

400-450ms/FOV
