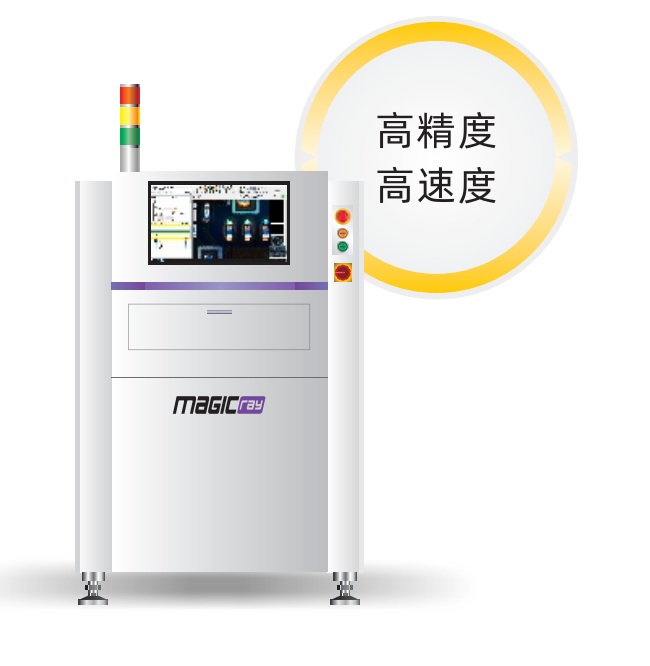

V5000系列在線AOI

明銳在線AOI——V5000系列，適用于SMT爐前爐后的高精度、高速度在線檢查，擁行業領先的定位技術及矢量特征檢測算法。

產品詳細說明

設備介紹

產品特點

● 全系采用大理石平臺及遠心鏡頭

● 算法邏輯功能強大，造就強大的焊點檢查能力

● 板彎自動補償，可應對柔性板及因高溫變形的電路板

● 豐富的SPC 檢測數據分析，有助于改善并提升工藝品質

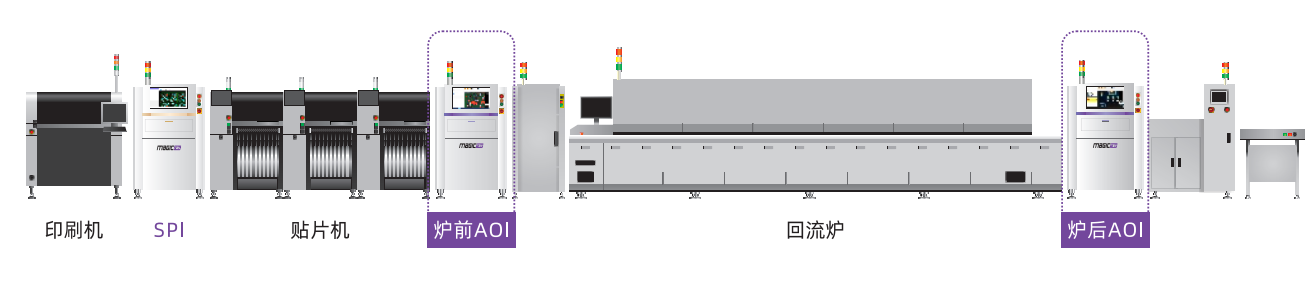

產線方案

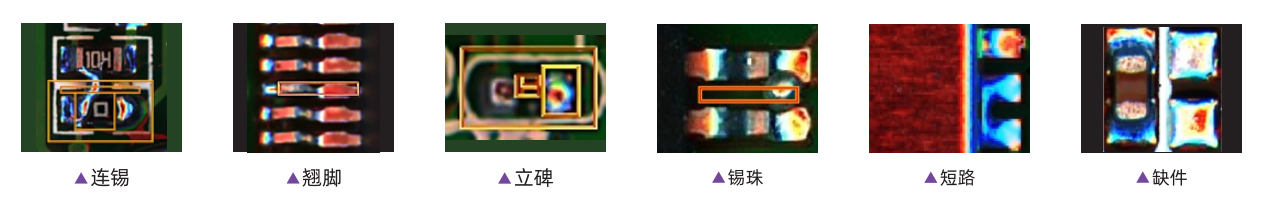

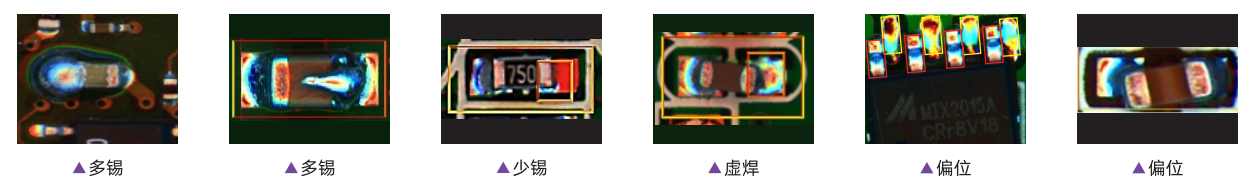

檢測實例

技術優勢

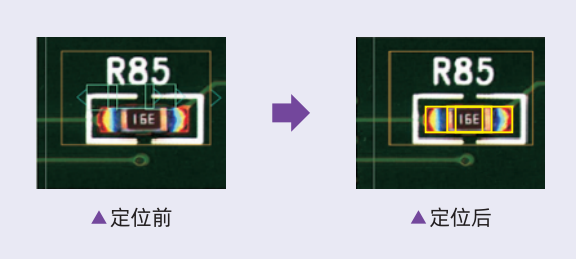

▲ 元件級焊盤定位+ FOV輔助定位技術

● 對于柔性板采用元件級焊盤定位，有效解決板彎變形帶來的誤報及漏報;對非柔性板采用FOV整體

定位，可無視板上絲印、印制線等的干擾，輕松實現焊盤定位，保障檢測準確性;

● 解決無外露焊盤元件(BGA等)或被部分遮擋元件難定位的問題。

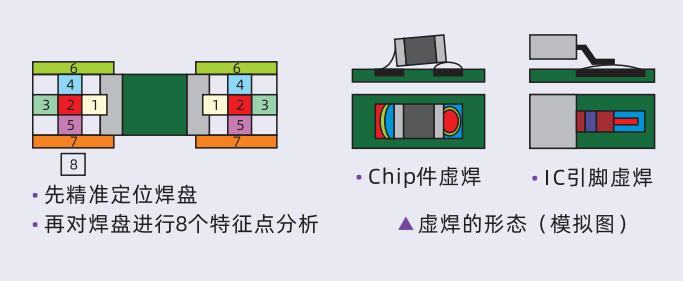

▲ 虛焊檢查

在精準定位焊盤的基礎上，利用特征組合算法，能對焊點虛焊進行有效檢出。

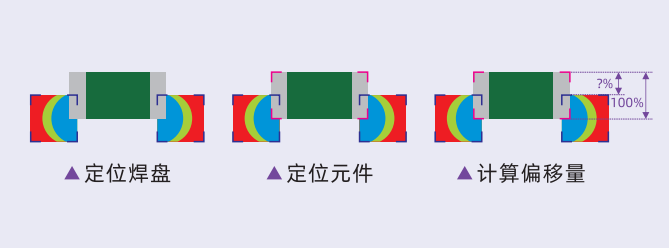

▲ 基于焊盤定位技術，檢測參數直接對接IPC標準

檢測標準能與IPC對接，檢測結果有依據。

偏移： IPC-A-610-GClass3 元件焊端偏出焊盤部分超過焊端寬的25%時不可接受。

特色功能

■ 三點照合

SPI、爐前AOI、爐后AOI三個設備的連線處理，快速定位

缺陷的根本原因。

■ 掃碼自動換線

通過識別PCB 條碼自動調寬并調用程序，無需人工參與，

同時支持MES指令實現。

■ SPC 預警

實時監測產線生產質量，及時反饋異常狀況，防止批量不良流出。

■ 重大不良防呆

有效防止關鍵元件及關鍵不良流出。

■ 輸出整圖

測試結束時輸出整板圖像，包含有元件區及無元件區，滿足后期質量

追溯需求。

■ 分級維修站

一對多的集中復判與集中維修，提高復判效率及返修效率。

規格參數

設備型號		V5000(單軌)	V5000D(雙軌)	V5000XL(加大單軌)	V5000DL(加大雙軌)
影像系統	相機	5MP/12MP工業相機
	分辨率	5MP相機：15μm、10μm;12MP相機：15μm、12μm、10μm、6.3μm
	FOV	3730mm(5MP,15μm);6045mm(12MP,15μm)
	鏡頭	遠心鏡頭
	光源	4色環形程控LED光源(RGBW)
運動機構	X/Y運動	AC伺服		AC伺服雙驅
	基臺	大理石
	軌道調寬方式	自動調整
	軌道型式	皮帶
	進板流向	左至右或右至左(出廠前設定)
	固定軌	單軌：1軌固定;雙軌：1軌固定(可設1、3或1、4固定)
硬件配置	操作系統	win 10
	通信方式	Ethernet,SMEMA
	電源	單相220V,50/60Hz,5A
	氣壓	0.4-0.6Mpa
	軌道高度	900±25mm

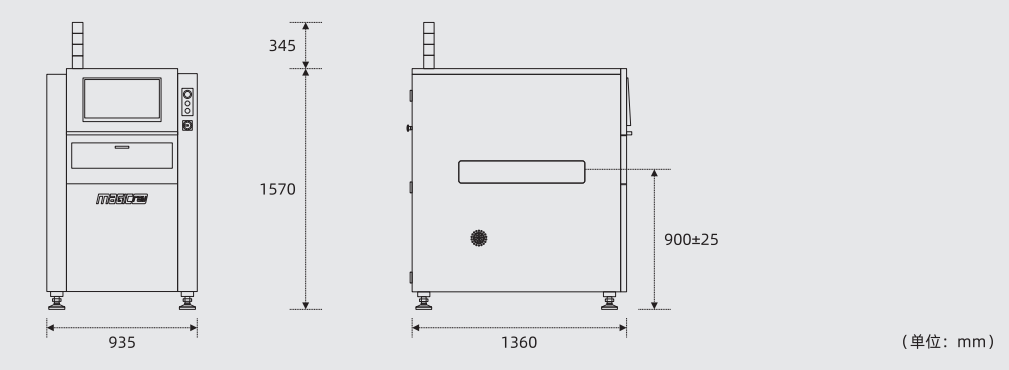

	機器尺寸	L935D1360H1570mm(不含燈)		L112501360H1570mm(不含燈)
	重量	900kg	950kg	1100kg	1150kg
檢查PCB規格	尺寸	5060-510610mm	雙軌啟用：5060-510320mm 單軌啟用：5060-510580mm	5080-675610mm	雙軌啟用：5080-675320mm 單軌啟用：5080-675560mm
	厚度	0.6-6.0mm
	板重	s3kg
	凈高	上凈高25-60mm可調，下凈高45mm
	板邊	3.0mm
檢查項目	元件類	錯件，缺件，極性，偏位，翻件，破損，IC彎腳，異物，立碑等
	焊錫類	無錫，少/多錫，虛焊，橋接，錫球等
	檢查元件	Chip:03015及以上;L5I:0.3mm間距及以上;其他：異型元件
	檢查速度	180-200ms/FOv
